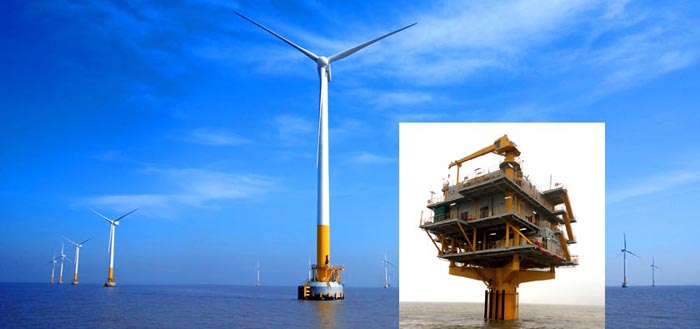

150MW海上风电场示范项目离岸约25km，风电场配套设置一座110kV海上升压站，海上升压站位于风电场西北侧海域。海上升压站距登陆点距离约27km。总装机容量152MW。

海上升压站拟采用无人值班方式运行，在陆上集控中心进行110kV海上风电场和220kV陆上风电场的远程实时监控。

本工程海上升压站拟采用无人值班方式运行，由陆上远程集控中心实行海上风电场的实时远程监控。

本系统设计一套视频监控及安防报警、火灾自动报警系统及公共广播系统(兼作消防广播)。

防腐要求：采用合适的防腐方案。要求对电气设备的材质选择、表面处理、喷涂等方案进行详细的专篇说明，否则招标人有权废标。按照《钢结构防护涂料系统的防腐蚀保护》(ISO12944)要求，设备本体采用户内布置，外壳、连接部件、裸露金属至少应满足C5-M等级。投标人应对本设备的外壳、连接部件、裸露金属部分、与大气长时间直接接触部分进行防腐蚀特殊处理，并应保证设备能安全可靠的运行30年以上。户外设备防护等级应不低于IP56，户内设备防护等级不低于IP44。

抗振动、抗倾斜要求 ：设备在运输过程及海上升压站运行过程中，均有风浪、潮流等外部环境影响，因此设备应具有抗倾斜、抗振动的能力。

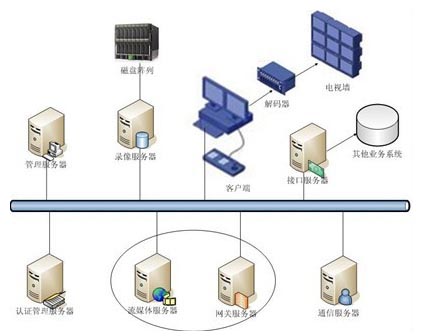

系统主要由前端设备、海上/陆上升压站内控制站(分控站)、陆上集控中心控制室内控制站(远程主控制站)、单模光缆、视频电缆、电源电缆（线）等组成。前端设备主要有：网络摄像机、镜头、云台、解码器、光源、安装支架和防护罩等；前端设备的布置详见前端设备配置表。分控制站设置于风电场海上升压站中控继保室，其主要设备有：视频工作站、千兆快速以太网交换机、及光纤传输设备(不在本招标范围内，在光纤通信系统内设置)等；主控制站设置在陆上集控中心通信机房内，主要设备有：网络视频集中管理服务器、监视器、电视墙服务器、以太网交换机及光纤传输设备(光纤传输设备不在本招标范围内，在光纤通信系统内设置)等组成。

主控站：主控站布置于陆上集控中心通信继保室，监视器设备置于控制台上、视频监控柜内。主控站主要由视频监控工作站（含监控软件）、网络视频集中管理服务器（支持NAS/IPSAN、带流媒体转发功能）、电视墙服务器、千兆以太网交换机等设备组成。

分控制站：分控制站布置于海上/陆上升压站中控继保室内。监视器设备置于控制台上。分控制站主要由分控视频工作站、监视器、千兆以太网交换机等设备组成。

前端设备：网络摄像机、镜头、云台、解码器、安装支架、防护罩等。分别布置于海上升压站通信继保室、蓄电池室、主变室、40.5KV开关柜室、400V主配电盘室、110KVGIS室、通风机房、平台入口等；陆上集控中心布置于中控室、通信继保室、主变室、220KVGIS室、SVG室等处。各摄像头与控制室间以网线、电源线相连。

网络结构和信号传输：海上升压站中控继保室和陆上上压站、集控中心控制室各设有一套光纤通信设备，设备通过单模光缆组成点到点通信网（通信设备及光缆均由其他承包商供货），光纤通信设备各提供1个10/100M/1000M（共享1000M带宽）自适应以太网接口供视频监控及周界安全防范系统接入。视频监控及周界安全防范系统所需的其他线（光）缆及接口设备由投标人提供。

1、全天候实时监视风电场发电运行情况，向值班人员提供机电设备现场运行图景，以取得设备运行的全面信息，如设备的机械位置、运行响声、烟、光等不能由计算机监控系统提供的信息；提供风电场内风机运行状况并可兼顾场内通航船只状况，这些信息用于对设备运行监控，场内通航警示，特别是非正常运行设备（故障和事故）时状况分析，场内非法船只闯入等。

2、利于发电场规章制度的有效执行，对违规行为的查处提供可靠依据。

3、对历史及报警图像进行完整保存与再现，满足运行监控及管理对图像信息的需求，为事故和设备故障分析提供准确可靠依据，为设备的维护检修提供有效帮助和指导。

4、作为风电场现场安全监视系统，实现风电场关键部位防火、防盗的自动监视，并进行报警或联动。使工作人员及时全面地掌握现场安全状况，对可疑点作出图像记录，以保障工程安全并减轻工作人员的劳动强度。

5、为远程监控站消防提供现场火灾灾情图像信息，以便准确判断灾情，及时采取消防措施。

6、周界安全防范系统电子围栏安装在陆上集控中心围墙的上部，完全覆盖了集控中心围墙四周，这些电子围栏脉冲主机与通信继保室的报警控制器相连，当报警控制器进行设防后，若有人闯入，脉冲主机将报警信号传送给通信继保室的报警控制器。保安人员可以及时到达报警地点。

先进性：系统应采用视频管理服务器为核心的视频系统，以企业级服务器和稳定的操作系统作为基础，可根据功能需求进行无缝的更新换代而不需要改变整个系统的架构。视频应采用先进的H.264、MJPEG，MPEG-4等编码技术，进行流畅、高压缩比的视频显示和存储。

兼容性：视频监控系统采用标准协议，支持业界主流的Onvif通讯标准协议，可以方便和支持该规范的其他厂商的平台系统互联互通；其次系统能够支持国内市场上大多数主流视频编码设备，例如DVR或NVR、网络摄像机。

开放性：系统应能开放系统的接入协议和接口，和其它安防子系统和企业内部的MIS系统对接进行无缝的对接，使安防子系统和企业内部的业务系统可以通过软件模块，不需另外加装另外的硬件设备也可以方便的查阅视频监控图像。

灵活性：系统可以灵活的进行系统的组网方式，可以采用干线模式和集群模式，服务器之间可以方便的进行数据的交流和共享，用户凭授权的用户名和密码可以通过软件客户端或IE客户端方便的在局域网内、广域网内方便的浏览到视频。

可靠性：系统应能满足GB. 28181的相关规定或其它的行业相关标准，具备长期、连续、频繁、可靠地工作的能力。系统设备应具备良好的抗干扰、抗过电压、防雷击能力。系统应具有自诊断和实时自恢复功能。系统应有可靠的防入侵能力。适合在“无人值班，少人值守”风电场中运行。
