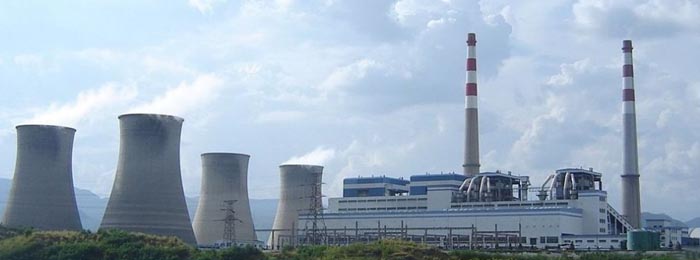

燃煤机组的发电厂设计布点主要分布在主厂房区域、水处理区域、输煤（燃油）区域、灰控制区域、脱硫控制区域、安全保卫区域。其中输煤（燃油）、油库、制氢站等位置摄像机采用防爆型云台和护罩，碱计量间等位置采用抗酸碱性强的云台和护罩。所有摄像机防护罩室内和室外防护等级不低于IP65，具有防雨、防尘、自动加热和降温等。

系统信号的传输方式充分考虑发电厂所特有的复杂电气环境，要求具有极强的抗干扰能力，干扰比较大的区域需要采用光纤传输。为了更好保证图像质量，在传输过程中采用双绞线和光纤两种传输方式，100米以内的传输距离采用双绞线传输设备，超过100米的传输距离采用光纤进行传输。

其双绞线传输方式的特点：

• 传输距离远、传输质量高：由于在双绞线传输设备中采用了先进的处理技术，极好地补偿了双绞线对视频信号幅度的衰减以及不同频率间的衰减差，保持了原始图像的亮度和色彩以及实时性，在传输距离达到1.5km或更远时，图像信号基本无失真（加权信噪比≥60dB， 微分增益≤1%， 微分相位≤1°）。如果采用中继方式，传输距离还可以更远。
• 布线方便、线缆利用率高：一根五类线缆内有4对双绞线，视频传输只需采用其中一对双绞线，一根五类线可以同时传输四路视频信号，提高了线缆利用率，减少了工程造价。
• 抗干扰能力强：双绞线传输系统能有效抑制共模干扰，特别是在电厂强干扰环境下，双绞线传输系统能传送极好的图像信号。
• 可靠性高、使用方便：利用双绞线传输视频信号，在前端要接入专用发射机，在控制中心要接入专用接 收机。这种双绞线传输设备使用起来很简单，无需专业知识，也无太多的操作，一次安装，长期稳定工作。
